Anlage Richtig einbauen und anschließen
1.Was benötige ich für eine Anlage im Auto?
1.Kabelsatz mit Folgenden Sachen!
Pluskabel, Minuskabel, Chinchkabel, Remotekabel ist am Chinch mit dran, Sicherungshalter inkl. Sicherung, Anschlussklemmen für das Plus & Minuskabel
(Siehe Bild)

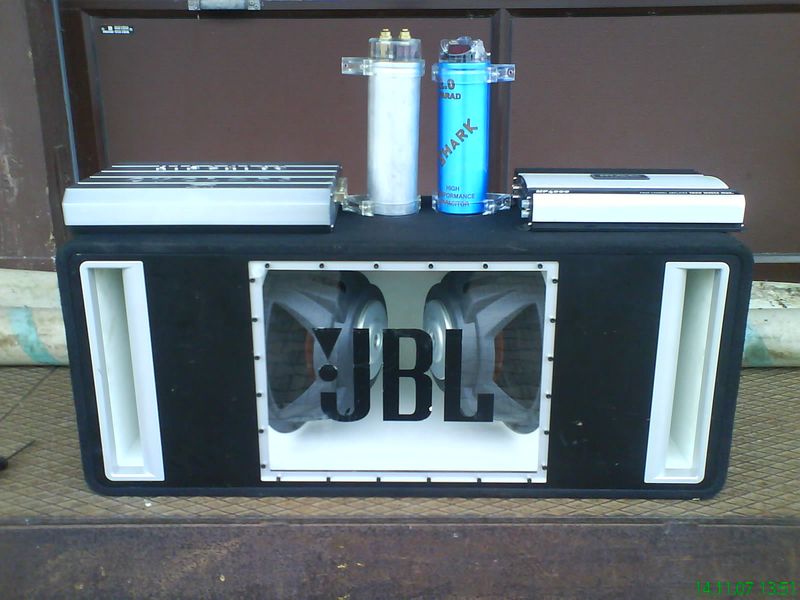

2.Subwoofer, Endstufe, Powercap (optional ), Lautsprecherkabel um den Subwoofer an der Endstufe anzuschließen.
(Siehe Bild)
3.Werkzeuge : Kreuzschraubendreher oder Imbus (kommt auf die Endstufe an ) zum Befestigen der Kabel an der Endstufe und im Sicherungshalter, Cuttermesser zum Abisolieren der Kabel, Seitenschneider zum Kürzen und Trennen der Kabel , Kombizange zum Befestigen der Anschlussklemmen am Kabel.
2.Wo schließe ich welche Kabel an?
1.Pluskabel: von der Batterie zur Endstufe.
2.Minuskabel: von der Endstufe zur Karosserie z.b. Gewinde in der Ersatzradmulde ect.
3.Chinchkabel: wird vom Radio zur Endstufe gelegt und angeschlossen.
4.Remote: kommt mit an den Kabelbaum des Radios an das Kabel Elektrische Antenne und wird auch an die Endstufe angeschlossen.
5.Lautsprecherkabel: kommt vom Subwoofer zur Endstufe.
3.Wofür ist was ?
1.Das Pluskabel versorgt die Endstufe mit Strom
2.Das Minuskabel erdet die Endstufe
3.Das Chinchkabel überträgt das Audiosignal zur Endstufe
4.Das Remotekabel sendet den Befehl vom Radio zur Endstufe so das diese angeht
5.Das Lautsprecherkabel Versorgt den Sub mit Musik
6.Der Sicherungshalter zur Aufnahme der Sicherung
7.Die Sicherung ist zum Schutz für die Endstufe z.b. Überspannung ect.
8.Der Subwoofer Gibt Musik im Tiefton weiter auch genannt Bass
9.Die Endstufe oder Monoblock, eine Endstufe ist z.b. in Kombination nutzbar z.b. Eine 4 Kanal Endstufe (Pro Kanal ein Lautsprecher oder Subwoofer) Ich empfehle für den Subwooferbetrieb ein Monoblock da der Frequensgang vom Monoblock auf den Subwoofer abgestimmt ist.
Der Monoblock ist eigentlich nur für Subwoofer und hat somit nur einen Kanal
Maximal 2 Kanäle um 2 Subwoofer zu betrieben.
10.Das Powercap ist ein Stromspeicher (großer Kondensator )Um Spannungsspitzen (Bass zum Anschlag) zu verhindern.
Was für ein Plus & Minuskabel muss ich nehmen ?
Für eine Normale Anlage mit 2 Subs und einer Endstufe Reicht ein 10 qm²
oder um es mal anders zu beschreiben wenn ich ein 30 qm² Kabel in die Endstufe schraube aber in der Endstufe es selber nur mit einem 10 qm² weiter geht bringt es halt nix.
Ein 20qm² empfehle ich ab einer Endstufenleistung von ca.1000 Watt RMS.
Was Bedeuten diese Angaben?
RMS: Die RMS (Root Mean Square) Leistung bezeichnet in der Audiotechnik die Elektrische Leistung eines Verstärkers oder Lautsprecher in Watt.
Maximalleistung:Ist die Angabe wie viel Watt man Maximal auf einen Lautschprecher, Subwoofer drauf geben kann.
Bei einer Endstufe oder Monoblock ist die Maximalleistung eben das was maximal raus kommen kann.
Farad :ist eine Angabe die bei Powercaps auftritt z.b. 1 farad Powercap.
mm²: ist der Durchmesser des Kabels z.b. Plus oder Minus Leitung mit 10 qm² oder Lautschsprecherkabel ab 0,5 qm² bis z.b. 4 qm²
Das Remotekabel sieht aber dünn aus?
Bei dem Remotekabel wird nur ein Steuerimpuls zur Endstufe geleitet dafür ist kein dickes Kabel notwendig.
Wo soll ich am besten die Kabel verlegen ?

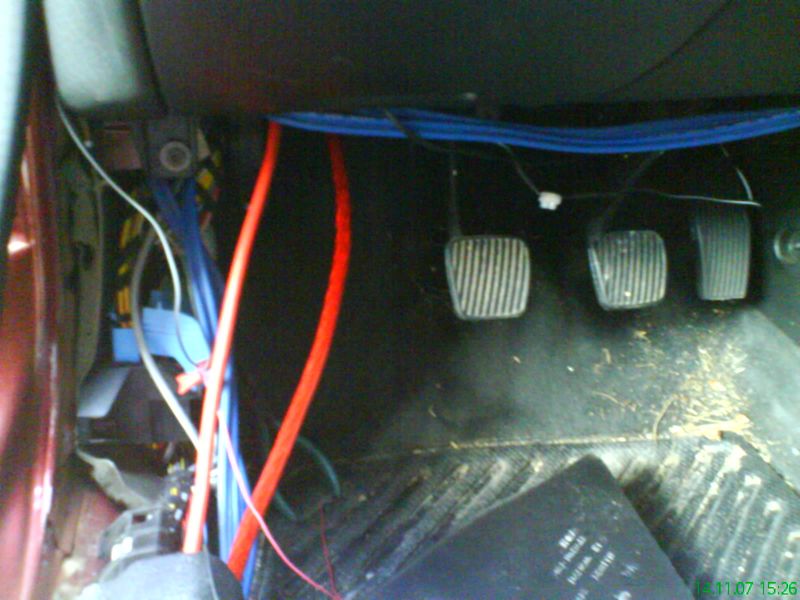

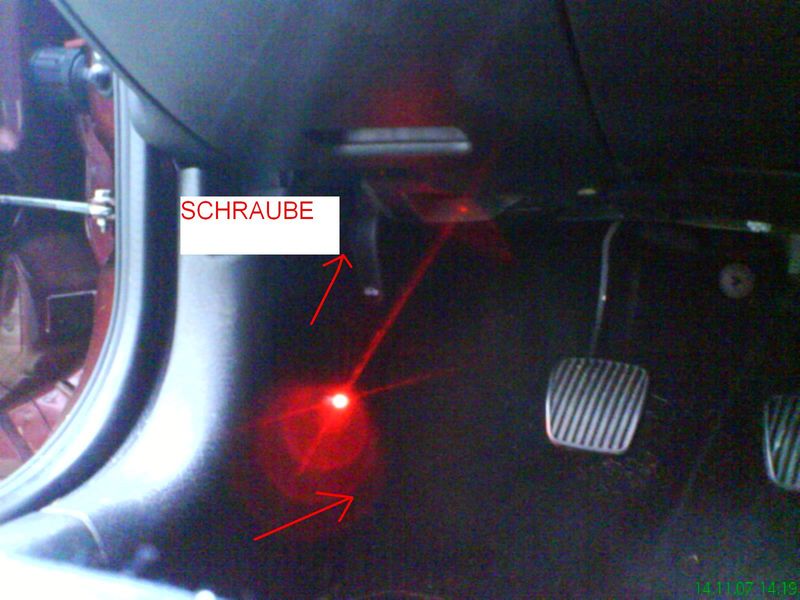

Also Pluskabel am besten auf der Fahrerseite Verlegen da dort auch die Batterie sitzt wenn man über die Beifahrerseite geht ist das Kabel aus einem Kabelsatz zu Kurz. Das Kabel am besten im Innenschweller verlegen dieser ist beim Vectra a & b nur geklickt vor dem schweller sitz noch eine Verkleidung im Fußraum diese ist mit einer Torxschraube Fest und einer Kunststoffmutter fest.
Das Chinchkabel kann man vom Radio unterhalb des Lenkrades ebenfalls auf Fahrerseite verlegen oder auf der Beifahrerseite das ist egal.
(Siehe Bild)
Wie verbaue ich den Sicherungshalter ?

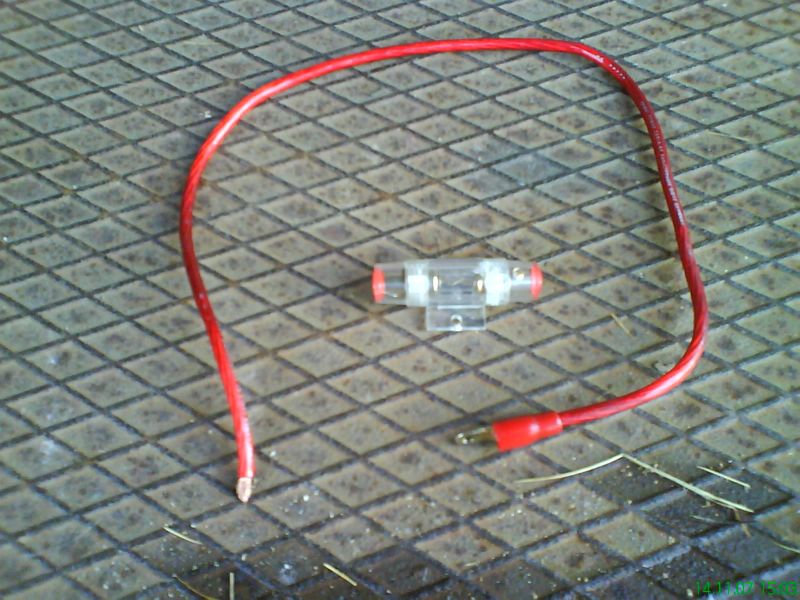

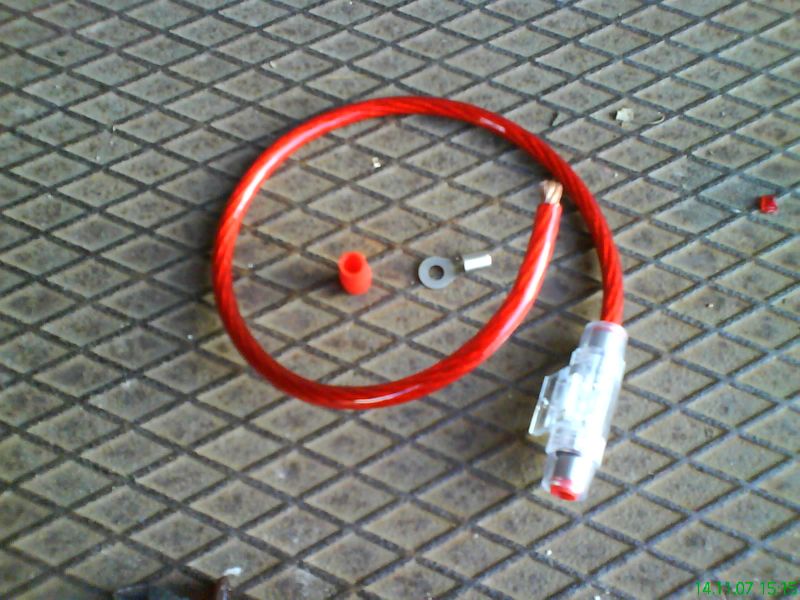

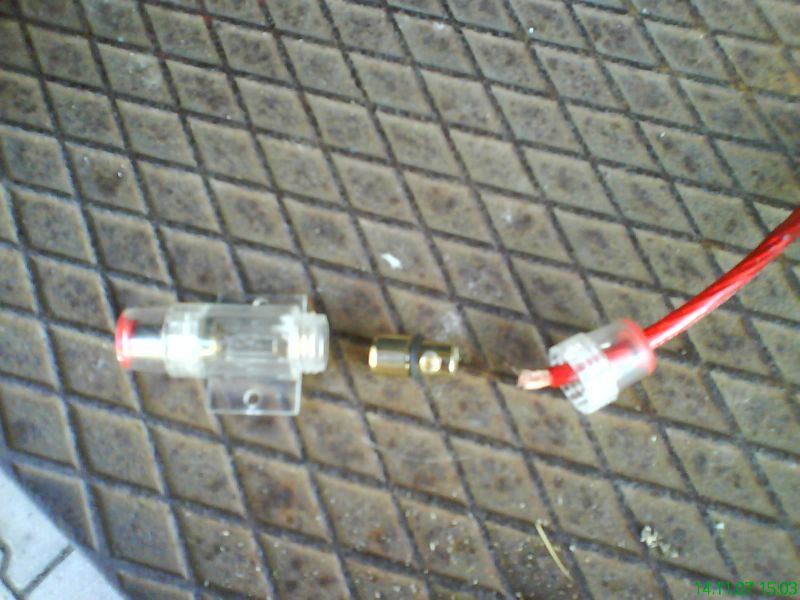

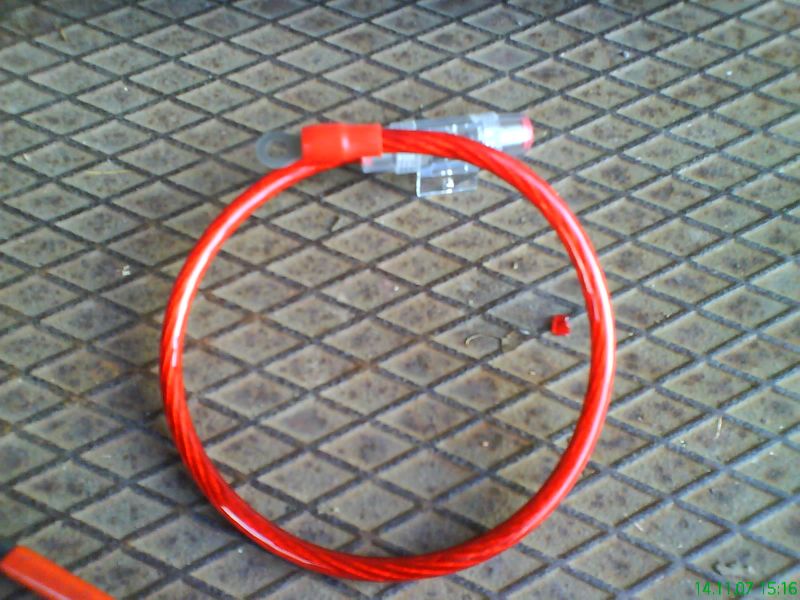

Beim Pluskabel ca 20cm abschneiden und an beiden Enden abisolieren dann den Halter aufschrauben und dort Befestigen das Selbe mit dem Langen teil des Kabels machen

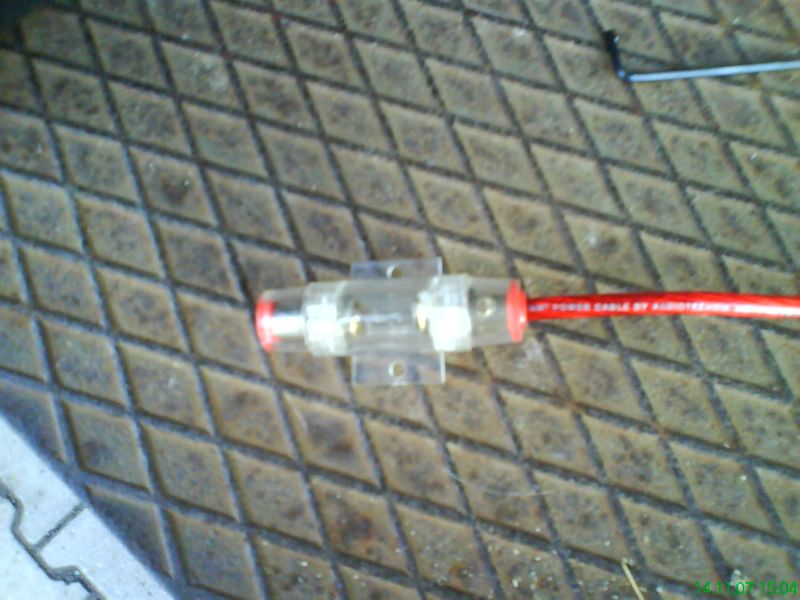

und den Halter inkl. Sicherung wieder zusammenbauen.
(Siehe Bild)
Wie komme ich mit dem Pluskabel in den Innenraum ?

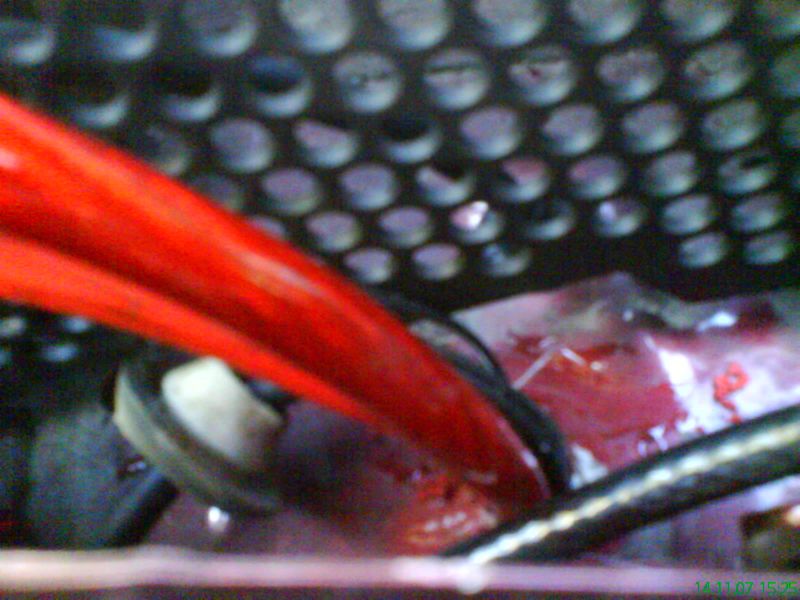

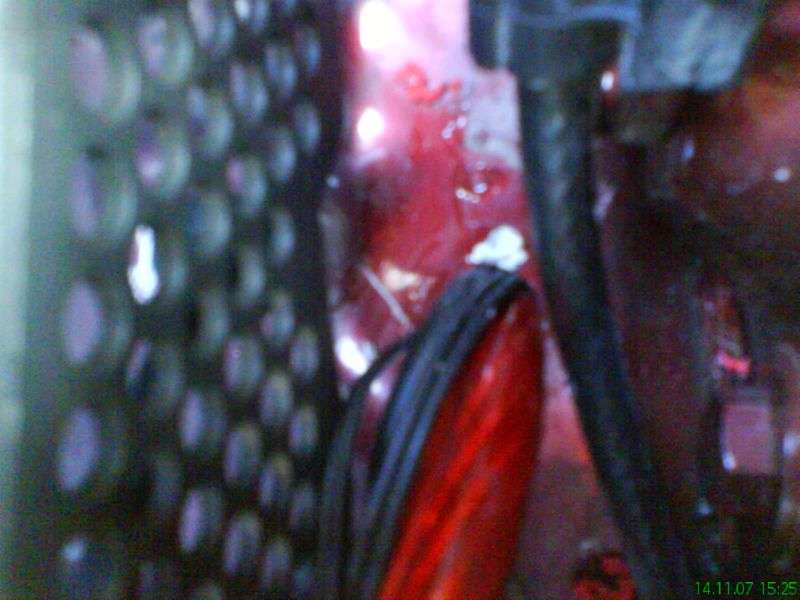

Also am besten kommt man auf der Fahrerseite oben wo der Zug von Motorhaube reingeht durch.
(Siehe Bild)
Was ist ein Punchregler ( Fernbedienung) ?

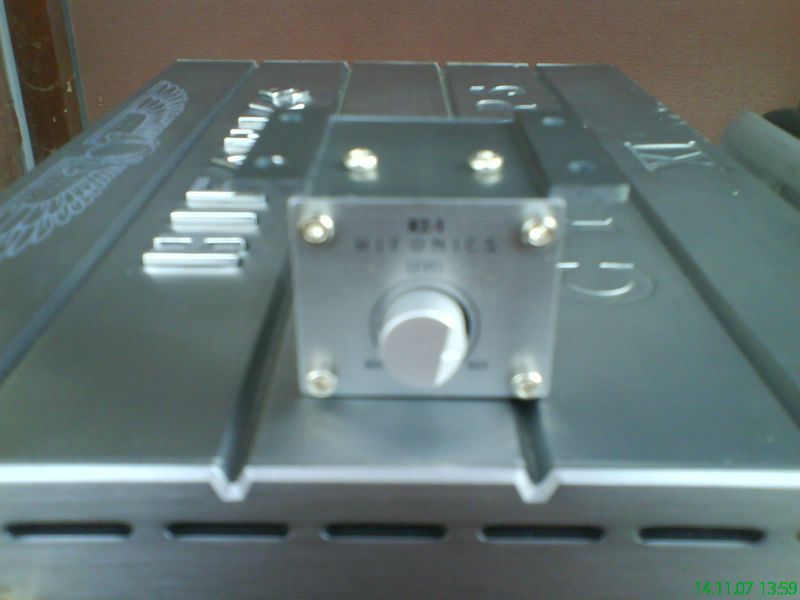

Ein Punchregler ist eine Fernbedienung für Endstufen & Monoblocks die man z.b. im Fahrerraum unterbringen kann eum den Bass höher und niedriger zu regeln.
(Siehe Bild)
Wie kann ich es verhindern das meine Basskiste im Kofferraum rumrutscht?
Möglichkeit 1. Man kann 2 Ösen an der Rückseite der Kiste befestigen und von dort aus mit Spanngurten unter die Rücksitzbank gehen.
Möglichkeit 2. Ein Lochband an der gesamten Länge der Rückwand festschrauben und ebenfalls
mit 2 Spanngurten unter der Rücksitzbank befestigen.
Wie kann ich es verhindern das meine Bassrolle ständig im Kofferraum rumrollt?
Möglichkeit 1. Es gibt dafür Extra Befetigungsgurte die Über ein Klettsystem verfügen und am Boden des Kofferraums festgemacht werden.
Möglichkeit 2. Man kann 2 oder 1 Spanngurt um die Rolle ziehen und diese unter der Rücksitzbank
fest machen.
Wie besfestige ich eine Endstufe ?
Die meisten Endstufen haben Halterungen dran um die Endstufe festzuschrauben.
Bei Endstufen Ohne Halter wäre ein Kleiner Spanngurt eine gute Lösung.
(Siehe Bild)
Wie befestige ich ein Powercap ?
Powercaps haben Platikhalter in denen das Cap drin sitzt diese werden dann an ebenfalls festgeschraubt .
(Siehe Bild)
Wie baue ich ein Radio ein / aus ?
Also im Normalfall wird ja auch ein neues Radio benötigt, (beim Originalradio ist ein High-Low Adapter nötig ) z.b. CD, MP3 oder DVD fähig so baut ihr ein neues ein.
Beim Radio ist ein Einbaurahmen bei dieser muss im Radioschacht befesigt werden in dem man die Haltenasen umknickt.
Dann dann muss man beim Vectra die Leitung Plus und Dauerplus vertauschen damit der Speicher am neuen Radio funktioniert dafür durchtrennt ihr beide Leitungen und und klemmt die vertauscht wieder zusammen.
Eventuell. Benötigt ihr einen Antennenstecker Adapter damit ihr auch Radio hören könnt.
(Siehe Bild)

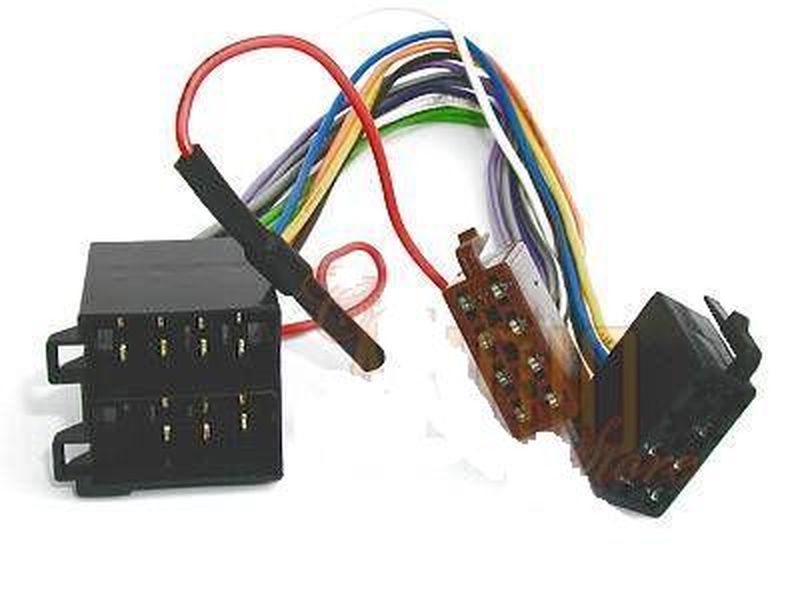

Meistens ist der Kabelbaum vom Radio sehr kurz dafür bekommt man Adapterstecker vom Kabelbaum zum Radio.
(Siehe Bild)
Nachdem alles angeschlossen ist Radio vorsichtig in den Schacht Schieben bis es einrastet.
Dann die Blende vorsetzen und Bedienteil drauf setzten.
So nun dürfte alles klar sein und ich komme mal dazu wie man alles einbaut und verkabelt.
Als erstes das Pluskabel vom Motorraum in den Kofferraum Legen und an den Plusanschluß der Endstufe anschließen.(Sicherung aus dem Sicherungshalter entfernen,die Sicherung erst einsetzten wenn alle Kabel angeschlossen sind)
Solltet ihr ein Powercap mit verbauen dann mit der Plusleitung ERST an das Powercap also an den Pluspunkt des Cap´s und von da aus mit einem zweiten Kabel zur Endstufe.
Als zweites das Minuskabel vom Minuspunkt der Karosserie z.b. Schraube der Gurt schnalle,Ersatzrad schraube ect. (Wichtig Stelle Blank schleifen) zur Endstufe an den Minusanschluß.
(Siehe Bild)
Solltet ihr ein Powercap Verbauen dan ERST mit dem Minuskabel zum Powercap und vom Cap mit einem zweiten Kabel zur Endstufe.
Als Drittes das Chinchkabel vom Radio zur Endstufe legen und anschließen.
(Anschlüsse Siehe Bild)
Als Viertes das Remotekabel vom Kabelbaum des Radios zur Endstufe
Es gibt Powercaps die mit oder ohne Remotekabel laufen solltet ihr ein mit haben dan das Remotekabel ERST zum Powercap und von dort aus mit einem zweiten Kabel zur Endstufe.
(Anschlüsse Siehe Bild)
Als Fünftes den Sicherungshalter vorne im Motorraum anbringen (siehe dazu Wie verbaue ich den Sicherungshalter ?)
Als Sechstes den Subwoofer oder Lautschprecher an der Endstufe anschließen .
Dazu die Lautschprecherkabel von der Endstufe zum Subwoofer legen und Verkabeln (Plus und Minus beachten)
(Anschlüsse Siehe Bild)
So nun ist es fast geschafft nun noch das Pluskabel an der Batterie anschließen.
Dazu Löst ihr die Schraube der Batterie und Schraubt das Kabel dort fest.
(Anschlüsse Siehe Bild)
Was mache ich wenn die Anlage nun nicht geht ?
1.Sind alle Kabel richtig Fest?
2.Prüft ob Hintetekabel richtig angeschlossen?
4.Prüft ob an der Endstufe oder am r der Sicherung im Motorraum Strom ankommt falls nicht durch neue Sicherung ersetzen.
3.Ist das RemoPowercap Strom ankommt.
5.Prüfen könnt ihr die ganz einfach mit einem LED das 12 Volt hat.
Im Normalfall müsste alles nun gehen ansonsten findet ihr mich im Forum Chat und könnt direkt Fragen.
